Wesentliche Faktoren bei der Auswahl der richtigen Dichtung
- Die Betriebsbedingungen wie Druck, Temperatur und Medium bestimmen die geeignete Dichtungsart.
- Stopfbuchsen sind besonders robust, erfordern aber regelmäßige Wartung und Nachstellung.
- Gleitringdichtungen bieten hohe Dichtheit bei minimalem Verschleiß und sind für anspruchsvolle Anwendungen geeignet.
- Labyrinthdichtungen arbeiten berührungslos und sind wartungsfrei, jedoch weniger dicht bei Flüssigkeiten.
- Werkstoffwahl und präzise Montage sind entscheidend für die Lebensdauer und Zuverlässigkeit der Dichtung.
- Innovative Materialien und Technologien verbessern Effizienz und Umweltverträglichkeit dynamischer Dichtungen.
Zusammenfassung: So finden Sie die optimale Dichtung
- Dynamische Dichtungen schützen rotierende Wellen effektiv vor Leckagen und Verunreinigungen.
- Stopfbuchsen zeichnen sich durch einfache Bauweise und hohe Robustheit aus, benötigen aber mehr Pflege.
- Gleitringdichtungen gewährleisten präzise Abdichtung bei hohen Drehzahlen und anspruchsvollen Medien.
- Labyrinthdichtungen sind ideal für berührungslose Abdichtung, besonders in gasförmigen Anwendungen.
- Die Wahl der Dichtung sollte stets auf die individuellen Betriebsanforderungen abgestimmt sein.
- Regelmäßige Wartung und hochwertige Werkstoffe verlängern die Lebensdauer und verbessern die Betriebssicherheit.
Rotierende Wellen stellen in Maschinen und Anlagen besondere Anforderungen an die Abdichtung. Dynamische Dichtungen verhindern das Austreten von Medien und schützen vor Verschmutzung. Doch welche Dichtung passt zu Ihrem Einsatz: Stopfbuchse, Gleitring oder Labyrinthdichtung?
Wichtige Aspekte bei der Auswahl dynamischer Dichtungen
- Das Medium bestimmt maßgeblich die Materialwahl und Dichtungsart.
- Hohe Drehzahlen erfordern wartungsarme und verschleißarme Dichtungen wie Gleitring- oder Labyrinthdichtungen.
- Stopfbuchsen sind besonders robust und eignen sich für abrasive und hochdruckhaltige Anwendungen.
- Wartungsaufwand und Lebensdauer sollten immer im Verhältnis zu den Betriebskosten betrachtet werden.
- Die richtige Montage und regelmäßige Inspektion erhöhen die Betriebssicherheit deutlich.
- Innovative Werkstoffe und Technik bieten Potenzial für verbesserte Effizienz und Umweltverträglichkeit.
| Aspekt | Stopfbuchse | Gleitringdichtung | Labyrinthdichtung |
|---|---|---|---|
| Bauart | Faserpackung, berührend | Hartmetallringe, berührend | Verzahnte Struktur, berührungslos |
| Dichtwirkung | Kontrolliertes Nachschmieren, kleine Leckagen möglich | Nahezu 100% dicht, minimaler Leckverlust | Begrenzt bei Flüssigkeiten, gut bei Gasen |
| Verschleiß | Höher, regelmäßige Wartung nötig | Gering, wartungsarm | Sehr gering, wartungsfrei |
| Drehzahl | Begrenzt durch Reibung | Hoch, geeignet für schnelle Wellen | Sehr hoch, ideal für Turbinen |
| Kosten | Geringe Anschaffungskosten | Höhere Investition | Variabel, abhängig von Komplexität |
| Anwendungsbeispiele | Pumpen, Armaturen, Rührwerke | Chemische Industrie, Verfahrenstechnik | Turbinen, Kompressoren, Generatoren |
Die Wahl der passenden Dichtung beeinflusst Betriebssicherheit und Wartungsaufwand maßgeblich. Unterschiedliche Bauarten bieten verschiedene Vorteile bei Effizienz, Lebensdauer und Kosten. Ein Überblick erleichtert die Entscheidung.
So erkennst du echte Qualität bei dynamischen Dichtungen
- Präzise Verarbeitung: Achte auf gleichmäßige, saubere Oberflächen und passgenaue Bauteile ohne sichtbare Fertigungsfehler.
- Hochwertige Werkstoffe: Materialien sollten korrosionsbeständig, verschleißfest und für das jeweilige Medium geeignet sein.
- Zertifizierungen und Normen: Vergewissere dich, dass die Dichtung den relevanten Industriestandards und Prüfungen entspricht.
- Dokumentierte Lebensdauer: Herstellerangaben zur erwarteten Einsatzdauer geben Hinweise auf Belastbarkeit und Qualität.
- Einfache Montage und Wartung: Gute Dichtungen lassen sich mit klaren Anleitungen montieren und benötigen überschaubaren Pflegeaufwand.
- Service und Ersatzteilverfügbarkeit: Ein zuverlässiger Hersteller bietet Ersatzteile und technischen Support für langfristigen Betrieb.
Grundlagen dynamischer Dichtungen für rotierende Wellen
Dynamische Dichtungen dienen dazu, bewegte Wellen gegen Flüssigkeiten, Gase oder Schmutz abzudichten. Sie müssen Verschleiß, Reibung und Druckunterschiede zuverlässig abfangen. Dabei unterscheidet man hauptsächlich zwischen berührenden und berührungslosen Dichtsystemen.
Berührende Dichtungen wie Stopfbuchsen und Gleitringdichtungen arbeiten mit direktem Kontakt zur Welle. Sie ermöglichen eine dichte Abdichtung gegen Leckagen, erzeugen jedoch mechanische Reibung. Berührungslose Dichtungen, etwa Labyrinthdichtungen, basieren auf komplexen Strömungshindernissen, die das Austreten von Medien verhindern ohne direkten Kontakt.
Die Auswahl hängt stark von Betriebssituation, Medium, Drehzahl und Temperatur ab. Ein falscher Einsatz kann zu erhöhtem Verschleiß oder Leckagen führen.
Stopfbuchsen – robuster Klassiker mit Wartungsbedarf
Die Stopfbuchse ist eine der ältesten und am weitesten verbreiteten Dichtungen für rotierende Wellen. Sie besteht aus einem Stopfbuchspackung aus Fasern, die in einem Gehäuse um die Welle gepresst werden. Die Dichtung wird durch Anziehen der Stopfbuchsmutter verdichtet, sodass ein Abdichtdruck entsteht.
Stopfbuchsen sind einfach aufgebaut und kostengünstig. Sie eignen sich für hohe Temperaturen und Drücke sowie abrasive Medien. Ihre Abdichtung erfolgt durch Reibung, was zu Verschleiß an Welle und Packung führt. Daher ist regelmäßige Wartung und Nachstellen nötig.
Sie sind sehr flexibel einsetzbar, beispielsweise in Pumpen, Armaturen oder Rührwerken. Aufgrund der Reibung entsteht Wärme, die kontrolliert werden muss, um Schäden an der Stopfbuchse zu vermeiden. Stopfbuchsen bieten keine 100%ige Dichtheit, sondern erlauben ein kontrolliertes Nachschmieren oder Austreten kleiner Mengen.
Vor- und Nachteile der Stopfbuchse
- Vorteile: Kostengünstig, robust, für hohe Temperaturen und Drücke geeignet, einfache Montage.
- Nachteile: Verschleißanfällig, hoher Wartungsaufwand, Reibungsverluste, kein absoluter Dichtschluss.
Gleitringdichtungen – präzise und wartungsarm
Gleitringdichtungen gehören zu den berührenden Dichtungen, arbeiten jedoch wesentlich präziser und effizienter als Stopfbuchsen. Sie bestehen aus zwei eng anliegenden, meist aus Hartmetall oder Siliziumkarbid gefertigten Ringen. Einer ist fest im Gehäuse montiert, der andere dreht sich mit der Welle.
Durch den Anpressdruck der Gleitringe entsteht eine dichte Abdichtung, die nahezu keine Leckagen zulässt. Die Reibung ist minimal und wird durch Schmierstoffe reduziert, was die Lebensdauer erhöht. Gleitringdichtungen sind ideal für hohe Drehzahlen und aggressive Medien.
Sie kommen häufig in der chemischen Industrie, in Pumpen für Flüssigkeiten sowie in der Verfahrenstechnik zum Einsatz. Die präzise Fertigung und Materialwahl ermöglichen den Betrieb unter extremen Bedingungen. Zudem erlauben sie geringe Emissionen und erfüllen strenge Umweltanforderungen.
Vor- und Nachteile der Gleitringdichtung
- Vorteile: Hohe Dichtheit, geringer Verschleiß, wartungsarm, geeignet für hohe Drehzahlen und Drücke.
- Nachteile: Höhere Anschaffungskosten, empfindlicher gegen Verunreinigungen, komplexere Montage.
Labyrinthdichtungen – berührungslos und wartungsfrei
Labyrinthdichtungen gehören zur Klasse der berührungslosen Dichtungen. Sie bestehen aus komplexen, verzahnten Profilen, die auf der Welle oder im Gehäuse angebracht sind. Durch die labyrinthartige Anordnung entsteht eine lange und enge Strömungsbahn, die das Austreten von Gasen oder Flüssigkeiten behindert.
Da kein direkter Kontakt zwischen Welle und Dichtung besteht, entsteht keine Reibung. Das macht Labyrinthdichtungen sehr langlebig und wartungsfrei. Sie sind ideal für hohe Drehzahlen und geringe Drücke, jedoch weniger geeignet für Medien mit hoher Viskosität oder bei starken Druckunterschieden.
Labyrinthdichtungen finden Anwendung in Turbinen, Kompressoren und Generatoren. Ihre Fähigkeit, Schmutz und Partikel fernzuhalten, schützt empfindliche Bauteile. Allerdings sind sie im Vergleich zu Gleitring- oder Stopfbuchsendichtungen weniger effektiv bei der Abdichtung flüssiger Medien.
Vor- und Nachteile der Labyrinthdichtung
- Vorteile: Kein Verschleiß durch Reibung, wartungsfrei, ideal für hohe Drehzahlen, schützt vor Schmutz.
- Nachteile: Eingeschränkte Dichtwirkung bei Flüssigkeiten, nicht für hohe Drücke geeignet, komplexe Herstellung.
Kriterien zur Auswahl der richtigen Dichtung
Die Entscheidung für eine dynamische Dichtung hängt von verschiedenen Faktoren ab. Medienart, Betriebsdruck, Temperatur, Drehzahl sowie Wartungsintervalle spielen eine zentrale Rolle. Auch Kosten und Einbauaufwand beeinflussen die Wahl.
Für Anwendungen mit hohen Drücken und abrasiven Medien sind Stopfbuchsen aufgrund ihrer Robustheit oft geeignet. Wenn hohe Dichtheit bei geringem Verschleiß gefragt ist, bieten Gleitringdichtungen die beste Lösung. Labyrinthdichtungen punkten bei hohen Drehzahlen und geringem Wartungsbedarf, vor allem in gasförmigen Medien.
Auch die Lebensdauer der Dichtung ist ein wichtiger Aspekt. Gleitringdichtungen erreichen durch hochwertige Werkstoffe und präzise Fertigung eine lange Standzeit. Stopfbuchsen benötigen regelmäßige Nachstellung, während Labyrinthdichtungen praktisch wartungsfrei arbeiten.
Beim Einsatz in sicherheitskritischen Anlagen sollte auf zertifizierte Produkte und geprüfte Dichtungssysteme geachtet werden, um Ausfallrisiken zu minimieren.
Eine professionelle Beratung und genaue Analyse der Betriebsbedingungen helfen dabei, die optimale Dichtungslösung zu finden. Zudem unterstützt die Auswahl passender Werkstoffe, etwa elastomerfreie Werkstoffe bei aggressiven Medien, die Zuverlässigkeit.
Wer tiefer in das Thema eintauchen will, findet umfassende Informationen zu dynamische Dichtungen und deren Einsatzmöglichkeiten bei spezialisierten Herstellern.
Materialien und Werkstoffe im Vergleich
Die Werkstoffwahl ist entscheidend für die Leistungsfähigkeit dynamischer Dichtungen. Stopfbuchsen bestehen meist aus geflochtenen Fasern mit Imprägnierung, die gegen Chemikalien und Hitze beständig sind. Gleitringdichtungen verwenden harte, verschleißfeste Materialien wie Siliziumkarbid, Tungstenkarbid oder spezielle Keramiken.
Labyrinthdichtungen sind häufig aus Leichtmetallen oder Edelstahl gefertigt, um Korrosion zu vermeiden und die Formstabilität zu gewährleisten. Elastomere werden bei Stopfbuchsen und Gleitringen als Dichtlippen oder O-Ringe eingesetzt, je nach Medium und Temperatur.
Die Kombination verschiedener Werkstoffe ermöglicht die Anpassung an spezifische Anforderungen. Korrosionsbeständigkeit, Abriebfestigkeit und Temperaturtoleranz müssen sorgfältig abgewogen werden. Eine falsche Materialwahl verkürzt die Lebensdauer und erhöht das Risiko von Leckagen.
Im Wartungsfall erleichtern standardisierte Bauformen und austauschbare Komponenten die Instandhaltung. Moderne Werkstoffe verbessern zudem die Umweltverträglichkeit durch geringeren Schmierstoffverbrauch und reduzierte Emissionen.
Montage und Wartung – entscheidende Aspekte für Dauerbetrieb
Die Montage dynamischer Dichtungen erfordert präzise Handhabung und Fachkenntnis. Stopfbuchsen müssen korrekt verdichtet werden, um den optimalen Anpressdruck zu gewährleisten. Eine zu starke Verdichtung erhöht die Reibung und verschleißt die Welle, eine zu schwache führt zu Leckagen.
Gleitringdichtungen sind komplexer, erfordern jedoch weniger regelmäßige Eingriffe. Die korrekte Ausrichtung und saubere Montage sind entscheidend für die Dichtfunktion und Lebensdauer. Fehlerhafte Einbauzustände können zu vorzeitigem Versagen führen.
Labyrinthdichtungen sind wartungsarm, benötigen jedoch eine genaue Fertigungstoleranz und saubere Lagerumgebung. Verschmutzungen oder Beschädigungen der Dichtprofile beeinträchtigen die Abdichtung sofort.
Regelmäßige Inspektionen und vorbeugende Wartung erhöhen die Betriebssicherheit. Die Dokumentation von Verschleißteilen und deren Austauschintervallen ermöglicht eine planbare Instandhaltung, minimiert Stillstandzeiten und Kosten.
Innovationen und Trends bei dynamischen Dichtungen
Die Entwicklung dynamischer Dichtungen schreitet mit Blick auf Effizienz und Umweltschutz voran. Neue Werkstoffe wie Verbundstoffe und Hochleistungskeramiken bieten verbesserte Verschleißfestigkeit und Chemikalienbeständigkeit. Auch die Integration von Sensorik zur Überwachung des Dichtzustands gewinnt an Bedeutung.
Berührungslose Dichtsysteme werden zunehmend weiterentwickelt, um den Energieverbrauch durch Reibung zu senken. Labyrinthdichtungen und magnetische Dichtungen profitieren von präziser Fertigung und digitaler Steuerung. Diese Technologien erhöhen die Verfügbarkeit und reduzieren den Wartungsaufwand deutlich.
Für den Anwender bedeutet das langfristig geringere Betriebskosten und höhere Sicherheit. Gleichzeitig eröffnet die Digitalisierung neue Möglichkeiten, Betriebsdaten auszuwerten und vorausschauende Wartung umzusetzen. So werden dynamische Dichtungen zu smarten Komponenten moderner Industrieanlagen.
Durch die Kombination bewährter Bauarten mit innovativen Werkstoffen und Technologien entstehen maßgeschneiderte Dichtungslösungen für jede Anforderung.
Praktische Tipps für die Auswahl und den Betrieb
Vor der Auswahl einer Dichtung sollten die Betriebsbedingungen genau analysiert werden. Prüfen Sie Medium, Temperatur, Druck und Drehzahl sorgfältig. Ermitteln Sie zudem die zulässigen Leckageraten und Wartungsintervalle. Berücksichtigen Sie Umgebungsfaktoren wie Schmutz oder chemische Belastungen.
Wählen Sie die Dichtung nach diesen Kriterien aus und ziehen Sie Experten hinzu. Achten Sie auf Herstellerangaben, Zertifizierungen und Referenzen. Prüfen Sie, ob Ersatzteile und Serviceleistungen verfügbar sind. Eine fachgerechte Montage und Inbetriebnahme sind unverzichtbar.
Im Betrieb sollten Sie die Dichtungen regelmäßig kontrollieren. Achten Sie auf ungewöhnliche Geräusche, Leckagen oder Temperaturveränderungen. Dokumentieren Sie Wartungsarbeiten und Verschleißerscheinungen. So erkennen Sie frühzeitig Probleme und können Ausfälle verhindern.
Vermeiden Sie Experimente mit ungeeigneten Dichtungen, da dies langfristige Schäden und hohe Kosten verursachen kann. Investieren Sie in Qualität und Service, um die Lebensdauer Ihrer Anlagen zu maximieren.
Erfolgreiche Abdichtung durch fundierte Entscheidung
Die richtige Dichtung für rotierende Wellen entscheidet über Effizienz, Sicherheit und Wirtschaftlichkeit Ihrer Anlagen. Stopfbuchsen bieten eine robuste, kostengünstige Lösung mit Wartungsbedarf. Gleitringdichtungen überzeugen durch Präzision und lange Lebensdauer bei höheren Investitionskosten. Labyrinthdichtungen punkten mit Berührungslosigkeit und Wartungsfreiheit bei speziellen Einsatzfällen.
Ein fundiertes Verständnis der Betriebsbedingungen und Anforderungen ist die Basis für eine optimale Auswahl. Moderne Werkstoffe und innovative Technologien erweitern die Möglichkeiten und verbessern den Betrieb nachhaltig.
Nutzen Sie die Vielfalt dynamischer Dichtungen gezielt, um Ausfallrisiken zu minimieren und die Leistungsfähigkeit Ihrer Maschinen zu steigern. Die Investition in die passende Dichtung zahlt sich durch reduzierte Wartung und höhere Verfügbarkeit langfristig aus.
So schaffen Sie eine stabile Grundlage für effiziente und sichere Prozesse in Industrie und Technik.
Wichtige Punkte bei der Auswahl dynamischer Dichtungen
- Die Art des Mediums bestimmt maßgeblich die Materialwahl und Dichtungsbauart.
- Höhere Drehzahlen erfordern Dichtungen mit geringem Verschleiß, wie Gleitring- oder Labyrinthdichtungen.
- Stopfbuchsen sind besonders robust und eignen sich für Anwendungen mit hohen Drücken und abrasiven Medien.
- Regelmäßige Wartung verlängert die Lebensdauer und sichert die Funktionstüchtigkeit der Dichtung.
- Die richtige Montage ist entscheidend, um Leckagen und vorzeitigen Verschleiß zu vermeiden.
- Innovative Werkstoffe verbessern die Umweltverträglichkeit und Effizienz der Dichtungen.
Häufige Fragen zu dynamischen Dichtungen
- Was sind dynamische Dichtungen?
- Dynamische Dichtungen dichten bewegte Wellen gegen Medien ab und verhindern Leckagen und Verschmutzungen.
- Wann eignet sich eine Stopfbuchse?
- Sie ist ideal für robuste Anwendungen mit hohen Temperaturen, Drücken und abrasiven Medien, erfordert jedoch regelmäßige Wartung.
- Welche Vorteile bieten Gleitringdichtungen?
- Sie sind wartungsarm, sehr dicht und eignen sich für hohe Drehzahlen und aggressive Medien.
- Wie funktionieren Labyrinthdichtungen?
- Sie erzeugen durch eine labyrinthartige Struktur eine berührungslose Abdichtung, besonders bei gasförmigen Medien.
- Wie wichtig ist die Montage der Dichtungen?
- Eine fachgerechte Montage ist entscheidend, um die Dichtwirkung sicherzustellen und vorzeitigem Verschleiß vorzubeugen.
- Kann ich alle Dichtungen selbst warten?
- Während Stopfbuchsen regelmäßig nachgestellt werden müssen, sind Gleitring- und Labyrinthdichtungen meist wartungsärmer, dennoch empfiehlt sich professionelle Kontrolle.

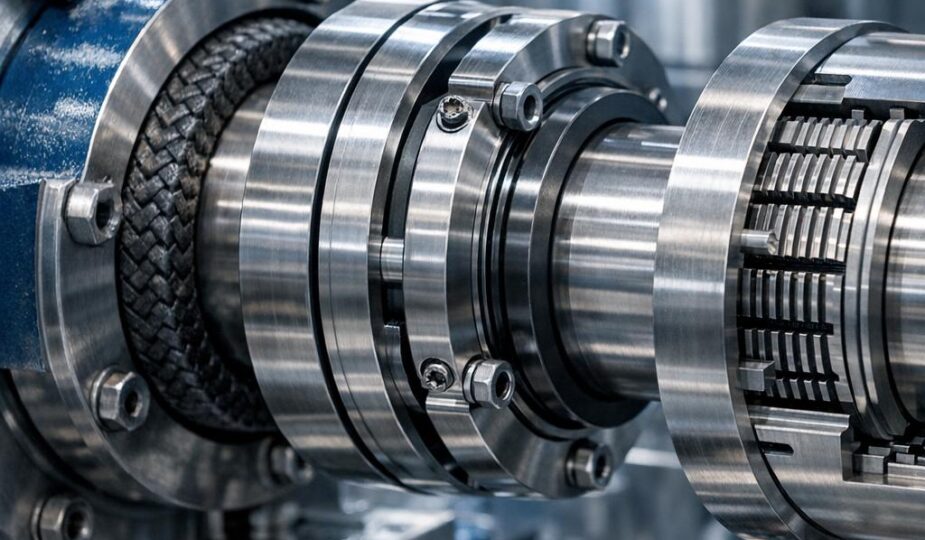

Hinweis: Bilder wurden mithilfe künstlicher Intelligenz erzeugt.
